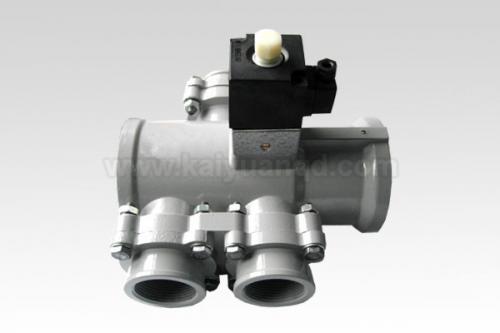

K23JD-25 K23JD-F32 K23JD-F40 K23JD-F50T 二位三通电磁阀 截止式换向阀
更多K23JD-25 K23JD-F32 K23JD-F40 K23JD-F50T图片展示:
K23JD-25 K23JD-F32 K23JD-F40 K23JD-F50T 详细介绍
K23JD-15-M,K23JD-20-M,K23JD-25-M,K23JD-F32-M,K23JD-F40-M,K23JD-F50-M,电控换向阀1、电控换向阀
|
|
二位三通电磁阀K23JD是一种端面密封的截止式换向阀，有常通式、常闭式两种结构形式。该阀滑动配合面少，对空气净化要求低，抗粉尘能力强。通径25mm以下为板式连接，32mm以上为法兰连接。该系列阀常用电压为AC220V、DC24V（订货时请标明）。
|
2、电控换向阀K23JD型号说明
|
|
K
|
23
|
J
|
D
|
-
|
※
|
※
|
※
|
-
|
※
|
|
||
|
|
⑴
|
⑵
|
⑶
|
⑷
|
|
⑸
|
⑹
|
⑺
|
|
⑻
|
|
||
|
|
⑴ 产品类别：
|
气动元件
|
|||||||||||
|
|
⑵ 结构功能：
|
二位三通
|
|||||||||||
|
|
⑶ 结构特征：
|
截止式
|
|||||||||||
|
|
⑷ 控制方式：
|
电控
|
|||||||||||
|
|
⑸ 连接方式：
|
F-法兰连接 不标注-板式连接
|
|||||||||||
|
|
⑹ 公称通径：
|
6mm 8mm 10mm 15mm 20mm 25mm 32mm 40mm 50mm
|
|||||||||||
|
|
⑺ 结构形式：
|
T-常通 不标注-常闭
|
|||||||||||
|
|
⑻ 接口螺纹：
|
G-英制 M-公制
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3、电控换向阀K23JD技术参数
（表一）
|
性能参数
|
K23JD-6T
|
K23JD-8T
|
K23JD-10T
|
K23JD-15T
|
K23JD-20T
|
|
K23JD-6
|
K23JD-8
|
K23JD-10
|
K23JD-15
|
K23JD-20
|
|
|
公称通径
|
6
|
8
|
10
|
15
|
20
|
|
工作压力范围MPa
|
0.2至0.8
|
||||
|
最低控制压力MPa
|
0.3
|
||||
|
介质温度℃
|
5～50
|
||||
|
环境温度℃
|
5～50
|
||||
|
泄漏量≤（cm3/min）
|
50
|
100
|
200
|
||
|
换向时间≤（S）
|
0.08
|
0.12
|
0.20
|
||
|
耐久性≥（万次）
|
150
|
||||
|
最低工作频度（次/天）
|
1/30
|
||||
|
订货举例：K23JD-6T AC220V
|
|||||
（表二）
|
性能参数
|
K23JD-25T
|
K23JD-F32T
|
K23JD-F40T
|
K23JD-F50T
|
|
K23JD-25
|
K23JD-F32
|
K23JD-F40
|
K23JD-F50
|
|
|
公称通径
|
25
|
32
|
40
|
50
|
|
工作压力范围MPa
|
0.2至0.8
|
|||
|
最低控制压力MPa
|
0.3
|
|||
|
介质温度℃
|
5～50
|
|||
|
环境温度℃
|
5～50
|
|||
|
泄漏量≤（cm3/min）
|
200
|
300
|
400
|
|
|
换向时间≤（S）
|
0.20
|
0.30
|
0.40
|
|
以上是产品K23JD-25 K23JD-F32 K23JD-F40 K23JD-F50T（控制元件）的详细介绍，如果想要更多相关产品，请点击以下目录。
